三层网络交换板


一.概述

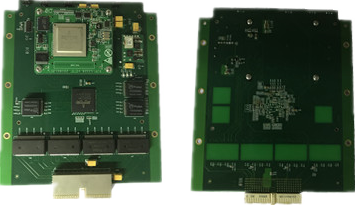

KSENT17三层交换板基于以太网路由及交换核心模块实现,核心模块体积小巧,在10X8厘米的结构上,实现最高支持17个千兆电口,支持丰富的三层交换功能,可以满足当前越来越复杂的网络交换功能需求,可输出相应的网络端口状态信息,以及网络配置管理串口。
支持通过网络或串口进行网络配置管理。八口三层交换板采用SAMTEC的LTH-LST系列超薄型板对板连接器,100PIN,型号: LTH-050-01-G-D-A,板对板间距只有2.31mm,极大缩小了系统空间。
八口三层交换板采用沉金工艺,100%工业宽温元件制造,电路板符合 IPC 标准。电磁兼容性达到 4 级,工作温度-40~85 度,平均无故障工作时间超过 100 万小时,功耗不超过 15 瓦。

一.技术指标

2.1 基本性能

1)       17个10/100/1000Mbps 以太网接口
2)        各端口具备二层线速吞吐能力,所有端口均实现双向线速交换,在关闭所有网络协议条件下,10M/100M/1000M端口可实现双向1000 Mbps数据交换,线速交换不丢包。
3)        MAC地址表大小:16K;支持巨帧:9.6K字节;
4)        交换延迟 <10us,交换带宽容量:128Gbps;
5)        支持协议包括:
  • l  IEEE 802.3 10Base-T
  • l  IEEE 802.3u 100Base-TX 和100Base-FX
  • l  IEEE 802.3z 1000Base-X
  • l  IEEE802.3ab 1000Base-T
  • l  IEEE 802.3x Flow Control(流量控制)
  • l  IEEE 802.3ad LACP (链路汇聚控制协议)
  • l  IEEE 802.1p COS (服务等级)
  • l  IEEE 802.1Q VLAN(虚拟局域网)
  • l  IEEE 802.1W RSTP (快速生成树协议)
  • l  IEEE 802.1s MSTP (多生成树协议)
  • l  IEEE 802.1AB LLDP (链路层发现协议)

2. 2 组网管理与链路聚合特性要求

1)        支持双冗余端口。
2)        支持 IEEE802.1w 快速生成树协议、IEEE802.1s 多重生成树协议和
IEEE802.1d 生成树协议。
3)        支持手动、自动(IEEE 802.3ad)链路聚合。
4)        支持以太网环网协议。
5)        支持以太网链路检测机制。

2. 3 虚拟局域网特性要求

1)        支持基于端口的 VLAN。
2)        支持基于 IEEE802.1q 协议的 VLAN,便于实现网络隔离。
1)        支持最大 VLAN 数目:4096。

2. 4 组播特性要求

1)        支持IGMP V1/V2/V3组管理协议。
2)        支持 IGMP Snooping 机制。

2. 5 服务质量特性要求

1)          支持多层流分类,可基于 MAC、IP 及应用类型来标识设定数据报文的优先级,并支持 IEEE802.1P/DSCP 规范。
2)        支持输入/输出端口队列调度机制,端口队列数: ≥8 个。
3)        支持拥塞避免机制;支持对不同优先级业务进行调度及网络拥塞控制策略的QOS服务质量;
4)   转发延迟≤30us,延迟抖动≤20us。
5)   支持 802.3X 流量控制。

2. 6 网络监控、管理和安全特性要求

1)        支持全端口镜像功能,镜像口能监控到本机所有其余端口的输出或输入数据包,便于在线调试;。
2)        支持 sFlow 等流量统计。
3)        支持 CLI、Telnet、Web 等管理方式。
4)        支持SNMP网络管理协议。
5)        具备广播风暴抑制功能。
6)        支持命令行分级保护,支持硬件ACL流过滤功能,可基于MAC地址、IP协议的访问控制。
7)        支持 MAC 地址认证,可根据 IP 地址或 MAC 地址查找用户所接交换机的物理端口,为网络管理者提供安全监管功能。
8)        支持 802.1X 安全认证。

2. 7 三层路由特性

1)        支持 VRRP。
2)        支持 ICMPv4、ICMPv4 重定向等协议。
3)        支持 RIP、OSPF 等路由协议。
4)        支持 PIM 组播路由协议。
5)        交换机具有VLAN隔离和三层交换路由功能,可为各应用分系统划分不同VLAN,增加业务安全性。

一.电气及结构

3.1 电气指标

一. 电源:宽电源输入范围:8~16V,最大功耗15W;
二.环境指标
    1.   工作湿度:0%-80% RH非凝结;
2.   工作温度:-40˚C~70˚C;存储温度:-50˚C~85˚C;
