24口交换机

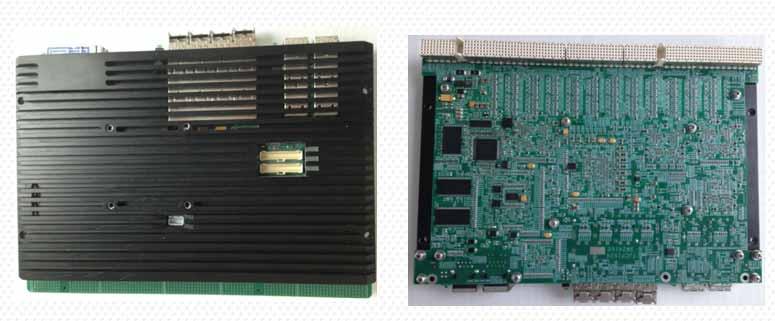

加固三层交换机基于以太网路由及交换核心模块实现,核心模块体积小巧,可实现24个千兆电口或8个光口,并支持丰富的三层交换功能,可以满足当前越来越复杂的网络交换功能需求。支持通过网络或串口进行网络配置管理。结构可定制。
加固三层交换机采用沉金工艺,100%工业宽温元件制造,电路板符合 IPC 标准。电磁兼容性达到 4 级,工作温度-40~85 度,平均无故障工作时间超过 100 万小时,功耗不超过25瓦。



一.技术指标

2.1 基本性能

1)        24个10/100/1000Mbps 以太网接口,其中16个千兆网络接口,可直接接变压器;8个光电复合端口;另外还有4 个 10Gbps光电复合端口。
2)        以太网电端口支持 10/100/1000Mbps 自适应接口能力,以太网光端口具有1Gbps 或 10Gbps 接口能力。
3)        各端口具备二层线速吞吐能力,所有端口均实现双向线速交换,在关闭所有网络协议条件下,10M/100M/100M端口可实现双向100 Mbps数据交换,线速交换不丢包。
4)        MAC地址表大小:16K;支持巨帧:9.6K字节;
5)        交换延迟 <10us,交换带宽容量:128Gbps;
6)        支持协议包括:
l  IEEE 802.3 10Base-T
l  IEEE 802.3u 100Base-TX 和100Base-FX
l  IEEE 802.3z 1000Base-X
l  IEEE802.3ab 1000Base-T
l  IEEE 802.3x Flow Control(流量控制)
l  IEEE 802.3ad LACP (链路汇聚控制协议)
l  IEEE 802.1p COS (服务等级)
l  IEEE 802.1Q VLAN(虚拟局域网)
l  IEEE 802.1W RSTP (快速生成树协议)
l  IEEE 802.1s MSTP (多生成树协议)
l  IEEE 802.1AB LLDP (链路层发现协议)

2. 2 组网管理与链路聚合特性要求

1)        支持双冗余端口。
2)        支持 IEEE802.1w 快速生成树协议、IEEE802.1s 多重生成树协议和
IEEE802.1d 生成树协议。
3)        支持手动、自动(IEEE 802.3ad)链路聚合。
4)        支持以太网环网协议。
5)        支持以太网链路检测机制。

2. 3 虚拟局域网特性要求

1)        支持基于端口的 VLAN。
2)        支持基于 IEEE802.1q 协议的 VLAN,便于实现网络隔离。
1)        支持最大 VLAN 数目:4096。

2. 4 组播特性要求

1)        支持IGMP V1/V2/V3组管理协议。
2)        支持 IGMP Snooping 机制。

2. 5 服务质量特性要求

1)          支持多层流分类,可基于 MAC、IP 及应用类型来标识设定数据报文的优先级,并支持 IEEE802.1P/DSCP 规范。
2)        支持输入/输出端口队列调度机制,端口队列数: ≥8 个。
3)        支持拥塞避免机制;支持对不同优先级业务进行调度及网络拥塞控制策略的QOS服务质量;
4)   转发延迟≤30us,延迟抖动≤20us。
5)   支持 802.3X 流量控制。

2. 6 网络监控、管理和安全特性要求

1)        支持全端口镜像功能,镜像口能监控到本机所有其余端口的输出或输入数据包,便于在线调试;。
2)        支持 sFlow 等流量统计。
3)        支持 CLI、Telnet、Web 等管理方式。
4)        支持SNMP、RMON网络管理协议。
5)        具备广播风暴抑制功能,当某端口广播流量异常时可自动关闭该端口同时向网管发送告警信息。
6)        支持命令行分级保护,支持硬件ACL流过滤功能,可基于MAC地址、VLAN标识和五元组进行访问控制。
7)        支持 MAC 地址认证,可根据 IP 地址或 MAC 地址查找用户所接交换机的物理端口,为网络管理者提供安全监管功能。
8)        支持 802.1X 安全认证。

2. 7 三层路由特性

1)        支持 VRRP。
2)        支持 ICMPv4、ICMPv4 重定向等协议。
3)        支持 RIP、OSPF 等路由协议。
4)        支持 PIM 组播路由协议。
5)        交换机具有VLAN隔离和三层交换路由功能,可为各应用分系统划分不同VLAN,增加业务安全性。
可靠性设计:
   1.     工作湿度:0%-80% RH非凝结;
   2.     工作温度:-40˚C~70˚C;存储温度:-50˚C~85˚C;
   3.     满足冲击、震动、湿热、盐雾、电磁兼容等各种环境需求;
